CFRP圓角檢測解決方案

文章出處：網絡責任編輯：管理員人氣：發表時間：2015-06-18【大中小】

相控陣檢測方案

飛機制造商、維修服務商、以及航空公司近期均開始使用超聲相控陣技術確保飛機復合材料組件的加工質量。其中，由碳纖維增強聚合物（CFRP）材料制成的組件具有多種形狀及不同厚度，因此，如何對這種材料進行檢測成為一項難題。雖然對該類圓角材料的檢測目前尚新，但隨著在飛機構造中越來越多地使用CFRP疊層板，這項檢測正變得越來越重要。

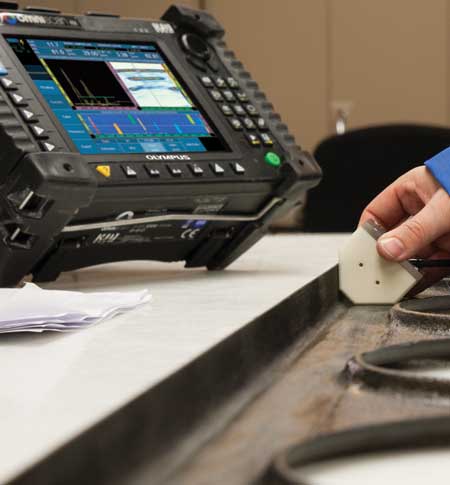

Olympus公司所推出的使用OmniScan® PA相控陣儀器的檢測方案可滿足最嚴苛的檢測需求。該方案使用合適的支架及包含16至64個晶片的曲線線性陣列，以序列方式發射脈沖，因而可在單次掃查中實現對整個圓角范圍的覆蓋。探頭的幾何構造可使所有超聲聲束與工件表面呈90°，即與平面檢測中的情況類似。使用OmniScan PA進行該項應用的主要優勢是僅用單次掃查便可檢測整個圓角范圍。使用一個典型的設置，便能以高達200毫米/秒的速度掃查一個圓角。

123456

Olympus的CFRP圓角檢測方案具有以下優勢：

-單次掃查可覆蓋整個檢測范圍
-曲線線性陣列
-數據生成（POD）功能更強大
-高速檢測
-C掃描成像

特色

-OmniScan儀器

-OmniScan軟件
*常見的由菜單控制的界面
*多個C掃描選項
*A掃描和C掃描數據存儲
*時間校正增益（TCG）
*可在PA和UT模式間快速切換，便于核查及缺陷定量
*用于波幅和厚度C掃描的自定義彩色調色板
*實時A掃描和B掃描

-曲線線性PA探頭
*與水匹配的聲阻抗
*圓角材料的高周向分辨率
*防腐蝕的不銹鋼外殼
*防水最大深度達1米（0.28英尺）
*與可調整的水浸楔塊相兼容

-用于曲線線性陣列探頭的水浸圓角楔塊
*具有各種特定的半徑和角度

123456

*半徑可調，以適用于各種不同的待測組件
*可使用Mini Wheel™ 編碼器或時基線進行手動掃查
